HoWaTech Duo Warmwasser Fußbodenheizung

Doppelrohr Heizung mit 2 Heizrohren vorverlegt auf Matte
Dünnbett Heizmatte mit nur 8 mm Einbauhöhe
inkl. E-Regelbox
inkl. Raumthermostat "Digital"
inkl. Anschlussverteiler
inkl. Befestigungs- / Niederhaltedübel

Die Heizmatten sind aufgrund der geringen Einbauhöhe für die Renovierung und Sanierung aller Räume in Neu- und Altbauten geeignet und können an jede Warmwasser Zentralheizung angeschlossen werden. Dieses System ist mit jedem Fußbodenbelag kombinierbar, sofern der jeweilige Bodenbelag für Fußbodenheizung geeignet ist.

sehr leichte und schnelle Verlegung
sehr schnelle Reaktionszeiten
sehr schnelle Wärmeentwicklung
Ideal für die Renovierung / Sanierung
nur 8 - 10 mm Einbauhöhe
für alle Räume geeignet
wartungsfrei
Energieeinsparung ggü. herkömmlichen Heizsystemen
für alle gängigen Warmwasser-Zentralheizungen geeignet (z.B. Öl, Gas, Fernwärme, Wärmepumpe [Luft-Wasser, Sole-Wasser], Festbrennstoffkessel, Solarthermie)
für alle gängigen Bodenbeläge (Fliese, Holz, Laminat, Parkett, PVC, Vinyl) sofern fußbodenheizungs-tauglich

Heizungsprinzip

Die Heizungsrohre einer bzw. mehrerer Matten werden mittels entsprechender Anschlussverteiler an Vor- und Rücklauf (meist parallel zum nächstgelegenen Heizkörper) angeschlossen. Durch die Doppelrohr-Technik (2 Heizkreise pro Matte - 2 Vorläufe und 2 Rückläufe) ist es möglich, die zwei Kreise parallel jedoch in der Wasser-Flussrichtung gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung am Boden zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen.

Vorläufe sind rot, Rückläufe blau gekennzeichnet
mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden)
es dürfen nur gleichgroße Mattentypen zusammen verwendet werden
die Wassertemperatur der Fußbodenheizung sollte über einen Rücklauftemperaturbegrenzer (RTL-Ventil) im Rücklauf reguliert werden

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen oft nicht möglich mehr als 20 m² dieser Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.

Länge der Anschlussleitungen

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

2,5 m² Matte = 0,80 x 3,10 m; Mattengröße: 0,80 x 4,00 m (beinhaltet bei 2,5; 5 und 7,5m²)
5,0 m² Matte = 0,80 x 6,20 m; Mattengröße: 0,80 x 7,50 m (beinhaltet bei 10; 15 und 20m²)

Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

E-Regelbox Rücklauftemperaturbegrenzung für Warmwasser Fußbodenheizung

Thermostatventil-Unterteil mit vormontiertem Stellantrieb im Wandeinbaukasten
Rücklauftemperaturbegrenzung über elektronischen Sensor (38 - 40 °C)
Volumenstromregler / Topmeter
weiße Wandblende
Bauschutzabdeckung
Entlüftungsventil

Bei der Kombination von Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Das externe elektronisches Raumthermostat steuert den in der Regelbox befindlichen elektrothermischen Stellantrieb, während ein am Ventil angebrachter Sensor (Anlegefühler) für die Maximalbegrenzung (38 - 40 °C) der Rücklauftemperatur in der Fußbodenheizung sorgt. Am eingebauten Volumenstromregler / Topmeter kann, zur Einregulierung des Volumenstroms im Heizkreis, der hydraulische Abgleich nach EnEv erfolgen.

Einzelraumregelung nach EnEV
einsetzbar in allen Warmwasser Zentralheizungen, unabhängig der Vorlauftemperatur
Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
Temperaturbereich konstant 38 - 40 °C - nicht veränderbar

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Regelventil im Rücklauf der Fußbodenheizung eingebaut sein.

programmierbarer Temperaturregler Digital Thermostat

konzipiert für Warmwasser Fußbodenheizsysteme
Raumtemperatur-Regelung
gut lesbares LCD-Display mit Hintergrundbeleuchtung (Zeitanzeige, Temperaturanzeige)
Tastensperre / Kindersicherung
Betriebsmodi: Manuell und Programmbetrieb
einfache Installation auf einer Unterputzdose (nach DIN 4937-1)

Mit dem digitalen programmierbaren Thermostat steuern Sie komfortabel den elektrischen Stellantrieb Ihrer Warmwasser Fußbodenheizungen in Innenräumen. Zur Temperatursteuerung verfügt das Gerät einen Raumsensor (fest im Gerät verbaut). Durch das gut ablesbare Display mit Hintergrundbeleuchtung und aufgrund der übersichtlichen Displaystruktur ist der Temperaturregler sehr benutzerfreundlich. Der Thermostat ermöglicht ein Regeln des Heizsystems wahlweise über die verschiedenen Betriebsarten „Temperatur halten“, „Programmbetrieb“ und im „Frostschutz-Modus“.

Im Programmbetrieb regelt der Thermostat die Heizung innerhalb der eingestellten Zeitfenster automatisch auf die ausgewählte Comfort-Temperatur. Die Programmierung von Zeitfenstern kann für in 3 unterschiedlichen Modi vorgenommen werden:

5+2: Montag bis Freitag + Samstag und Sonntag
6+1: Montag bis Samstag + Sonntag
7: Montag bis Sonntag

Für die zusammengefassten Tage (siehe oben) können jeweils drei Comfort-Zeitfenster (Ereignisse = Schaltpunkte) bestimmt werden. Außerhalb der definierten Heizperioden hält der Regler im Sparbetrieb die ausgewählte Temperatur (Absenktemperatur) aufrecht.

8 mm Doppelrohr Warmwasser Fußbodenheizung in Top Qualität - Made in Germany

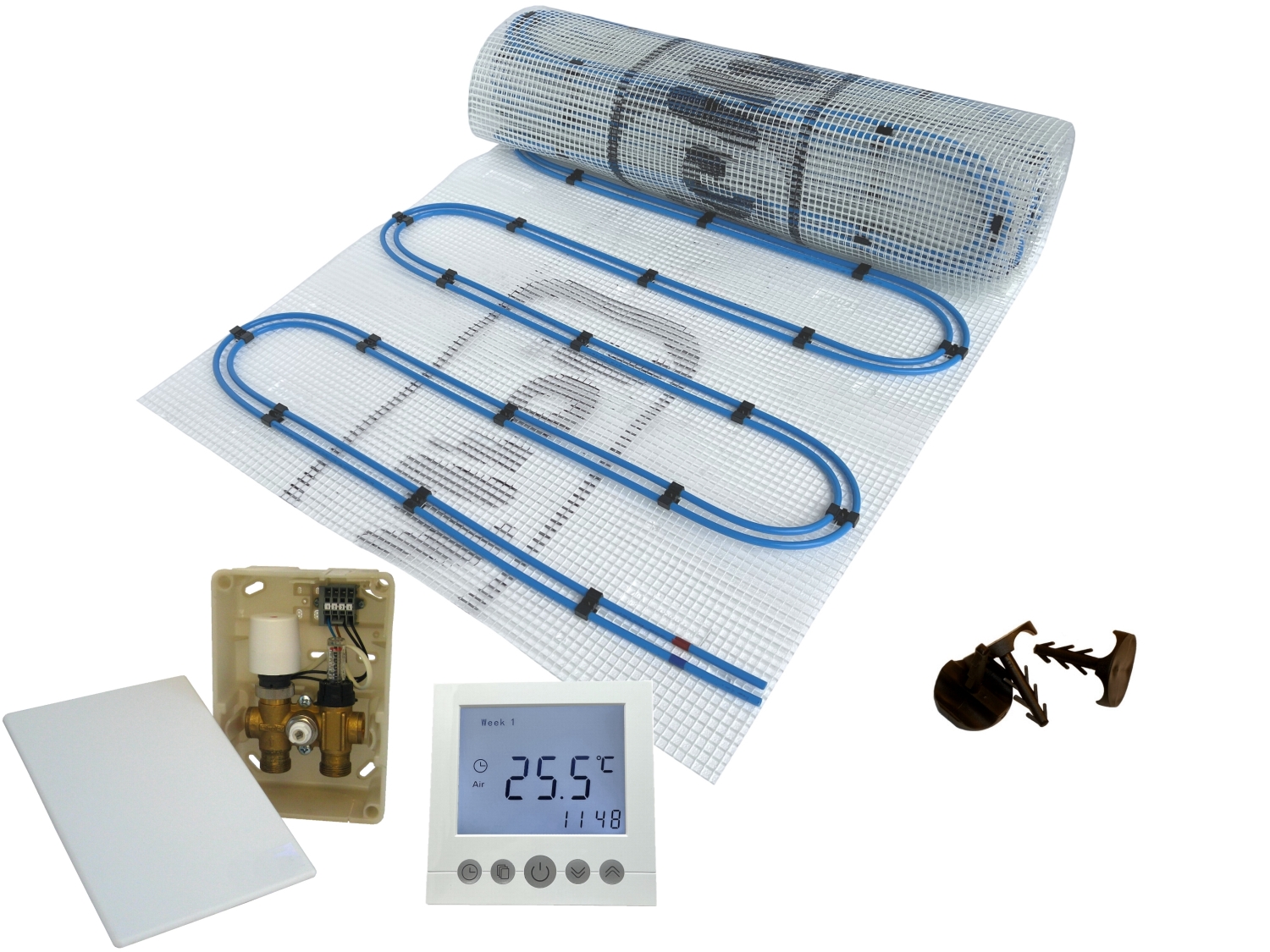

Praktische Komplett-Sets von 2,5 bis 20 m² mit Heizmatte(n), Anschlussverteiler und Thermostat für die Boden- und Raumtemperatur. Die Fußbodenheizung ist wartungsfrei, was bedeutet, dass Sie für viele Jahre Wärme und Komfort genießen können. Durch die geringe Einbauhöhe von nur 8-10 mm ist der Heizung auch bei nachträglichen Renovierungsarbeiten leicht einsetzbar.

Paketgrößen und Inhalt

Größe 2,5 m² = 1 Matte 0,8 x 4,00 m + 2 Stück Anschlussverteiler (2er)
Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler (4er)
Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler (6er)
Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (4er)
Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (6er)
Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler (8er)
E-Regelbox
Raumthermostat "Digital"

Jedes Paket enthält zudem Befestigungsdübel um die Matte am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

Heizmatte

Mattenbreite: 0,80 m
Mattenlänge: 4,00 m (2,5 m²-Matte) bzw. 7,50 m (5 m²)
Rohrverlegeart: mäander
5-Schicht Rohr PE-RT mit EVOH Beschichtung, sauerstoffdicht nach DIN4726
Rohrdimension: 8 x 1 mm
Heizleistung: ab ca. 400 Watt (ca. 80 - 125 Watt/m² möglich)

Heizleistung

ca. Angabe bei 55/30 °C Wassertemperatur ab ca. 80 W/m² und bis zu 125 W/m²

Größe 2,5 m² = 200 Watt
Größe 5,0 m² = 400 Watt
Größe 7,5 m² = 600 Watt
Größe 10 m² = 800 Watt
Größe 15 m² = 1200 Watt
Größe 20 m² = 1600 Watt

Normen

DIN 4726
DIN Certco
DIN pr. Euro-Norm 1264-2

E-Regelbox

Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
Achsabstand 50 mm
Volumenstromregler / Topmeter mit Anzeige l/min
Maße HxBxT: 211 x 156 x 64 mm
Tiefenausgleich (zw. Abdeckung und Kasten) bis 23 mm
Schrägeinbau-Ausgleich bis zu 6°
max. Betriebstemperatur 90°C
max. Betriebsdruck 10 bar (1MPa)
max. Rohrlänge 100 lfm bei Rohr 16x2mm
Material Messing / ABS Kunststoff
Farbe weiß

Stellantrieb

230V AC 50 Hz
Überspannungsschutz
Stellungsanzeige
Zuleitung 2-adrig; 0,5 mm²
max. Strom 0,5 A
Dauerleistung 2,5 - 3 Watt
Ausführung stromlos geschlossen (NC)
Schutzart IP42
Schutzklasse II
Anschlussgewinde 30 x 1,5
Farbe weiß

programmierbarer Temperaturregler Digital Thermostat

Nennspannung: 230V AC 50Hz
Maximale Stromlast 16 A
Schutzklasse II
Schutzart IP 21
Zulässige max. relative Luftfeuchtigkeit 80%
Raumtemperatur Einstellbereich + 5 bis + 35 °C
Hysterese einstellbar 0,5 - 4 K (Werkseinstellung 1°C)
Fußbodentemperatur-Regelung über ext. Fühler möglich (als Zubehör erhältlich)
Maße 89 x 89 x 41 mm
Farbe weiß

HoWaTech Duo Warmwasser Fußbodenheizung | Set mit Doppelrohr Heizmatte und E-Regelbox Digital
